ECU/EMS اسکانیا چیست و چگونه عمل می‌کند؟

ECU را می‌توان یک کامپیوتر قدرتمند دانست که به طور مداوم اطلاعات را از حسگرهای متعدد موتور جمع‌آوری می‌کند. این اطلاعات شامل پارامترهای حیاتی مانند دمای آب، فشار روغن، فشار بوست توربو، دمای هوای ورودی، دور موتور، موقعیت میل‌لنگ و میل‌سوپاپ، فشار سوخت و موقعیت پدال گاز است. پس از پردازش این داده‌ها با استفاده از الگوریتم‌های پیچیده و نقشه‌های از پیش برنامه‌ریزی شده، ECU دستورات لازم را به عملگرها (Actuators) صادر می‌کند تا عملکرد موتور در لحظه بهینه شود.

وظایف اصلی و کلیدی برد کنترل موتور:

• مدیریت جامع سوخت‌رسانی: کنترل دقیق زمان، مقدار و فشار پاشش سوخت توسط انژکتورها (PDE یا XPI) برای دستیابی به بهترین احتراق، قدرت و مصرف سوخت.
• کنترل زمان‌بندی احتراق: تنظیم دقیق زمان جرقه‌زنی (در موتورهای بنزینی) یا پاشش سوخت (در موتورهای دیزل) بر اساس شرایط مختلف رانندگی و بار موتور.
• مدیریت سیستم‌های آلایندگی: کنترل اجزایی مانند شیر EGR (بازچرخانی گازهای اگزوز)، DPF (فیلتر ذرات دیزل) و سیستم SCR (کاهش کاتالیستی انتخابی با AdBlue) برای رعایت استانداردهای سخت‌گیرانه یورو 4، 5 و 6.
• کنترل عملکرد توربوشارژر: تنظیم فشار بوست توربوشارژر برای افزایش قدرت و کارایی موتور در دورهای مختلف.
• حفاظت از موتور: پایش مداوم پارامترهایی مانند دمای موتور، فشار روغن، و دور موتور برای جلوگیری از آسیب‌های جدی در شرایط نامساعد. در صورت بروز خطا، ECU می‌تواند موتور را به حالت اضطراری (Limp Home Mode) ببرد یا حتی آن را خاموش کند.
• عیب‌یابی و ذخیره خطا: شناسایی هر گونه ناهنجاری در عملکرد موتور یا سیستم‌های مرتبط، ذخیره کدهای خطا (DTCs) در حافظه خود و روشن کردن چراغ چک موتور (MIL) در داشبورد برای هشدار به راننده.
• ارتباط با سایر یونیت‌ها: ECU از طریق شبکه پرسرعت CAN Bus با سایر واحدهای کنترل الکترونیکی خودرو (مانند یونیت گیربکس GMS، یونیت ترمز EBS/ABS و یونیت هماهنگ‌کننده COO) ارتباط برقرار کرده و اطلاعات را تبادل می‌کند تا عملکرد یکپارچه و هماهنگ تمامی اجزا را تضمین کند.

جدول: حسگرهای ورودی و عملگرهای خروجی رایج ECU/EMS

تفاوت نسخه‌های EMS اسکانیا: S6 در برابر S8

اسکانیا برای هماهنگی با پیشرفت‌های فناوری موتور و استانداردهای آلایندگی، نسخه‌های مختلفی از EMS را معرفی کرده است:

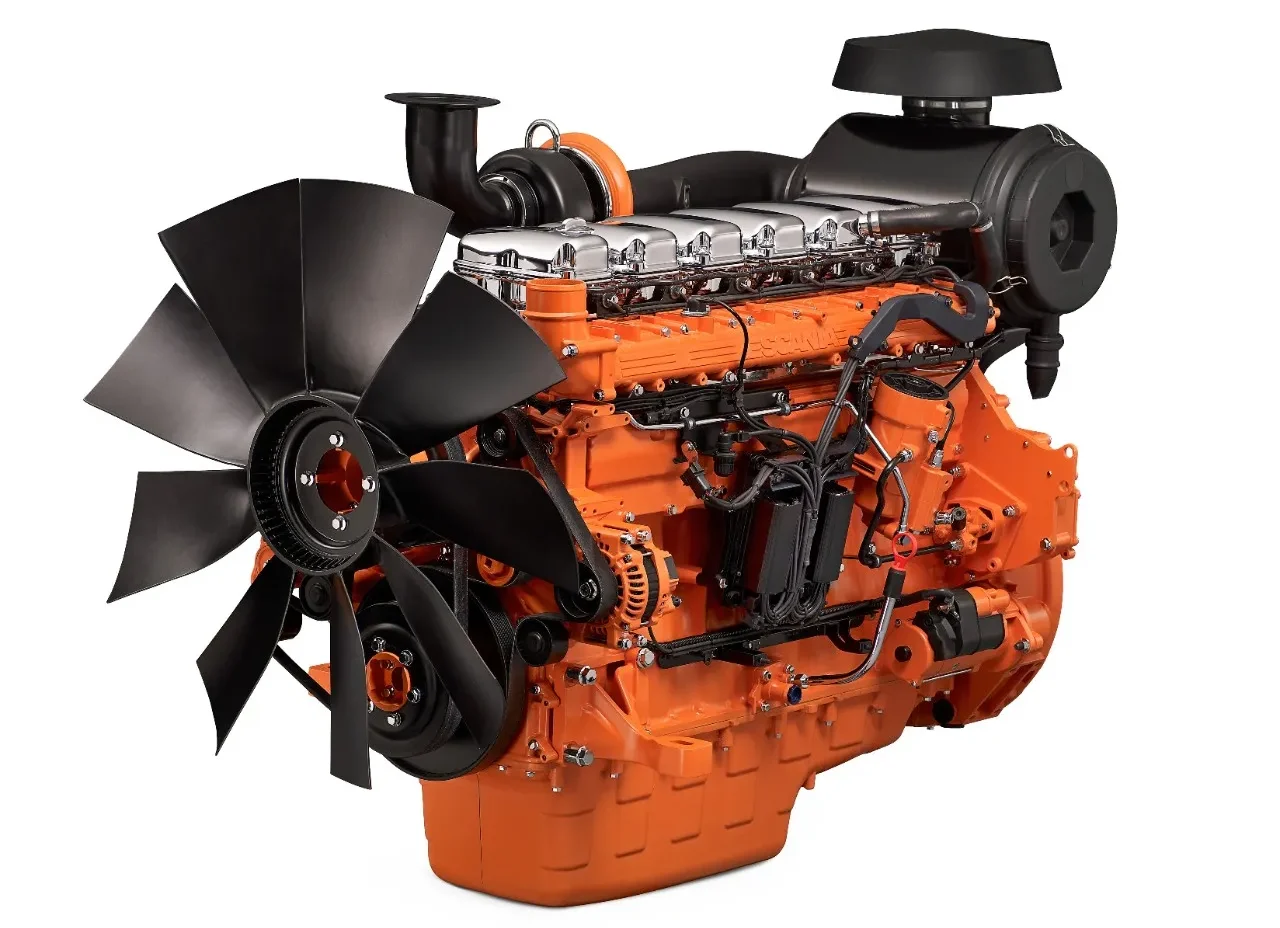

• EMS S6: این سیستم عمدتاً در موتورهای PDE (Pump-Düse-Einheit – واحد پمپ-انژکتور) اسکانیا مورد استفاده قرار می‌گیرد. موتورهای PDE دارای انژکتورهایی هستند که هر کدام پمپ فشار بالا و انژکتور را در یک واحد یکپارچه کرده‌اند. EMS S6 کنترل دقیق بر روی این واحدها را برای تزریق سوخت بهینه و کاهش آلایندگی (معمولاً استانداردهای یورو 3 و 4) فراهم می‌کرد.

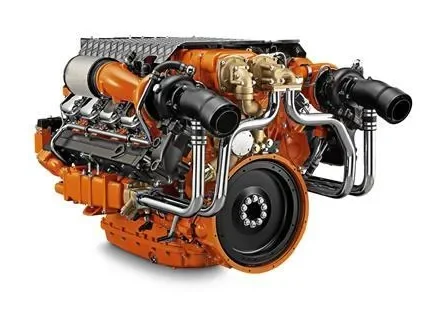

• EMS S8: این نسخه پیشرفته‌تر، برای موتورهای با فناوری XPI (Extra-High Pressure Injection – پاشش با فشار بسیار بالا) توسعه یافته است. موتورهای XPI از سیستم ریل مشترک (Common Rail) با فشار بسیار بالا بهره می‌برند که امکان پاشش‌های متعدد و دقیق‌تر سوخت در هر سیکل احتراق را می‌دهد. EMS S8 با مدیریت این سیستم، کنترل بسیار دقیق‌تری بر روی فرآیند احتراق دارد که منجر به افزایش چشمگیر کارایی، کاهش مصرف سوخت و رعایت استانداردهای آلایندگی بالاتر (مانند یورو 5 و 6) می‌شود.

انتخاب EMS مناسب، مستقیماً به نوع موتور و سیستم تزریق سوخت کامیون شما بستگی دارد و نقش اساسی در عملکرد کلی آن ایفا می‌کند.

کدهای فنی ECU/EMS اسکانیا: راهنمای شناسایی دقیق

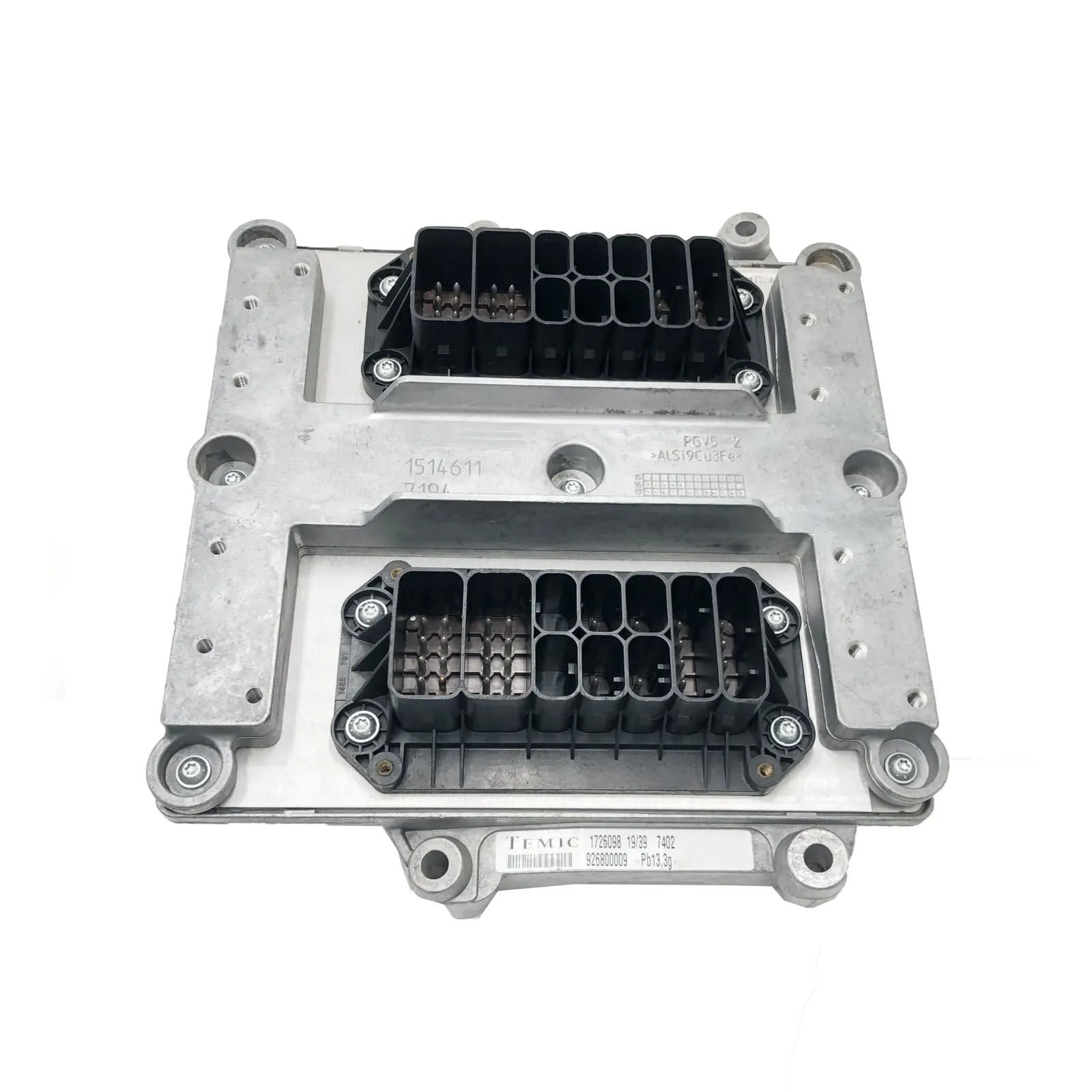

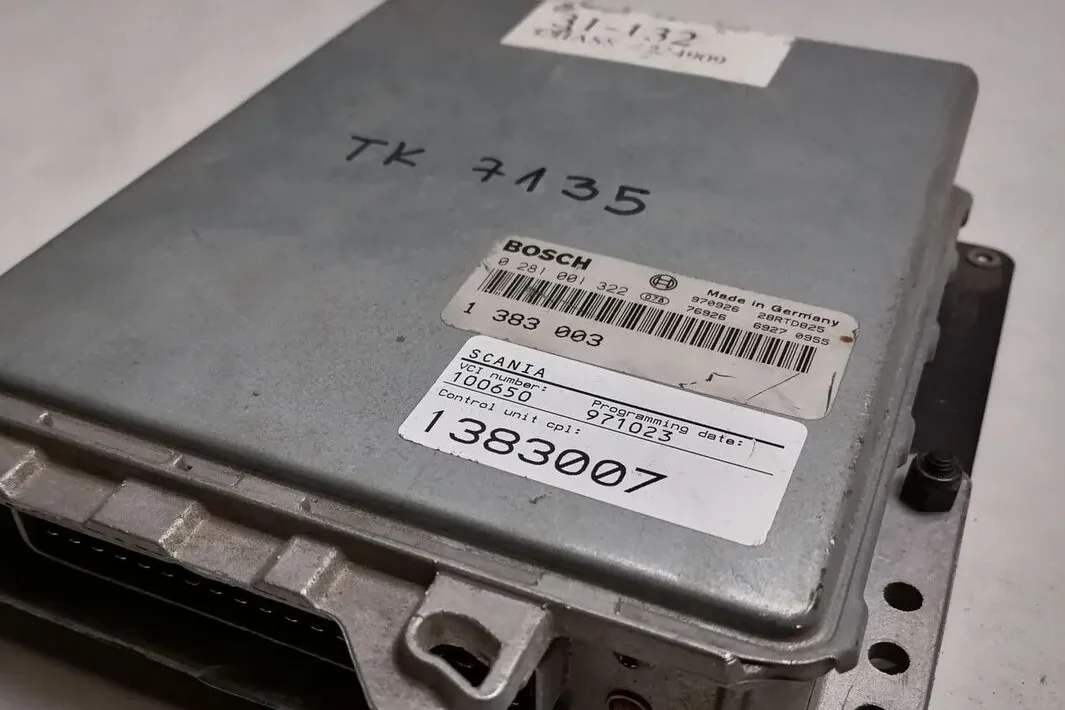

هر برد کنترل موتور اسکانیا، یک کد فنی (Part Number) منحصر به فرد دارد که برای شناسایی دقیق مدل، نسخه نرم‌افزاری و سازگاری آن با کامیون شما حیاتی است. کدهایی مانند 1514611، 1726100، 1726098، 1917800، 2061685 همگی به انواع مختلف ECU یا EMS اسکانیا اشاره دارند. این کدها اطلاعات مهمی را برای متخصصین، تعمیرکاران و فروشندگان قطعات فراهم می‌کنند.

اهمیت توجه به کد فنی:

• سازگاری دقیق: اطمینان از اینکه برد جایگزین یا تعمیری، کاملاً با سیستم الکترونیکی و مکانیکی کامیون شما سازگار است.
• نسخه نرم‌افزاری: کد فنی می‌تواند نشان‌دهنده نسخه نرم‌افزاری خاصی باشد که برای مدل و سال تولید کامیون شما بهینه‌سازی شده است.
• جلوگیری از خطا: نصب برد با کد فنی اشتباه می‌تواند منجر به عدم راه‌اندازی موتور، عملکرد نامناسب یا حتی آسیب به سایر قطعات شود.

جدول: نمونه کدهای فنی رایج ECU/EMS اسکانیا

همواره توصیه می‌شود قبل از خرید یا تعویض، کد فنی روی برد قدیمی را با دقت بررسی کرده و با مشاوران متخصص مشورت نمایید تا از سازگاری کامل قطعه اطمینان حاصل شود.

نشانه‌های خرابی و عیب‌یابی برد کنترل موتور اسکانیا

خرابی ECU می‌تواند منجر به طیف وسیعی از مشکلات جدی و تأثیرگذار بر عملکرد موتور شود. شناسایی زودهنگام نشانه‌ها و مراجعه به متخصص، می‌تواند از آسیب‌های پرهزینه‌تر جلوگیری کند.

نشانه‌های رایج خرابی ECU/EMS:

• روشن نشدن موتور یا استارت نخوردن: ممکن است موتور اصلاً استارت نخورد یا فقط میل‌لنگ بچرخد اما روشن نشود.
• کاهش شدید قدرت و شتاب: موتور ممکن است توان کافی برای حرکت یا بالا رفتن از سربالایی‌ها را نداشته باشد.
• افزایش غیرعادی مصرف سوخت: ECU معیوب می‌تواند باعث پاشش نادرست سوخت و افزایش مصرف شود.

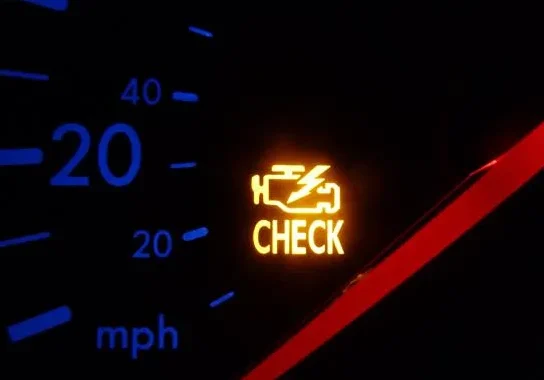

• روشن شدن چراغ چک موتور (MIL): این رایج‌ترین نشانه است که وجود مشکلی در سیستم مدیریت موتور را هشدار می‌دهد.
• عملکرد نامنظم موتور: لرزش، ریپ زدن، دور آرام نامنظم یا خاموش شدن ناگهانی موتور در حین کار.
• عدم امکان برقراری ارتباط با دستگاه دیاگ: در برخی موارد، خرابی ECU می‌تواند باعث شود که دستگاه دیاگ (مانند Scania SDP3) نتواند با برد ارتباط برقرار کند و کدهای خطا را بخواند.
• مشکلات در سیستم‌های آلایندگی: عدم عملکرد صحیح EGR، DPF یا SCR که منجر به افزایش آلایندگی و هشدارهای مربوطه می‌شود.

جدول: نشانه‌ها و دلایل احتمالی خرابی ECU/EMS

تشخیص، تعمیر و برنامه‌ریزی ECU/EMS اسکانیا

با توجه به پیچیدگی ECU، تشخیص و رفع مشکل آن نیازمند تخصص و ابزارهای خاص است.

فرآیند تشخیص و عیب‌یابی:

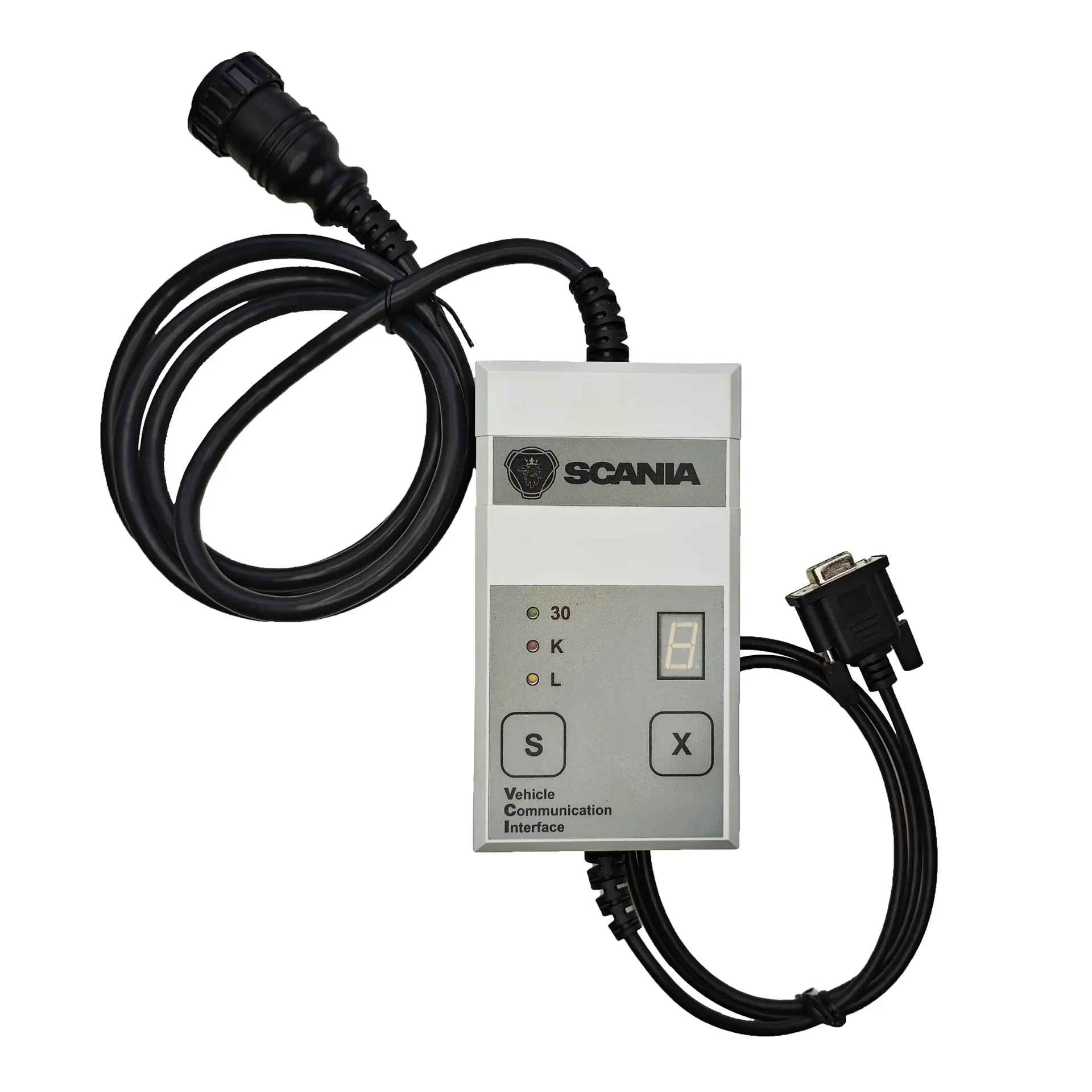

• استفاده از دستگاه دیاگ تخصصی (Scania SDP3): این نرم‌افزار تشخیصی رسمی اسکانیا، امکان خواندن و پاک کردن کدهای خطا، مشاهده پارامترهای زنده (Live Data) موتور، و انجام تست‌های عملکردی را فراهم می‌کند.
• بررسی ظاهری و اتصالات: بررسی دقیق اتصالات کابل‌ها، سوکت‌ها و خود برد برای یافتن نشانه‌های فیزیکی آسیب (مانند رطوبت، سوختگی یا خوردگی).
• تست‌های الکترونیکی: اندازه‌گیری ولتاژها، مقاومت‌ها و جریان‌ها در مسیرهای مختلف برد و سیم‌کشی.

تعمیر در برابر تعویض:

• تعمیر: در بسیاری از موارد، ECU قابل تعمیر است. خرابی‌های ناشی از نوسانات برق، ایرادات نرم‌افزاری، یا سوختگی جزئی قطعات داخلی می‌توانند توسط متخصصین با تجربه و ابزارهای خاص تعمیر شوند. تعمیر معمولاً مقرون‌به‌صرفه‌تر از تعویض کامل است.
• تعویض: اگر برد دچار آسیب‌های شدید و غیرقابل تعمیر شده باشد (مانند آسیب گسترده به لایه‌های برد یا پردازنده اصلی)، تعویض با یک واحد جدید یا بازسازی شده (Remanufactured) ضروری است.

اهمیت برنامه‌ریزی (Programming) و تطبیق (Adaptation):

پس از هرگونه تعویض ECU، برد جدید باید با اطلاعات و پارامترهای خاص کامیون شما **برنامه‌ریزی و تطبیق داده شود**. این مرحله شامل وارد کردن شماره شاسی (VIN)، کالیبره کردن انژکتورها و سایر پارامترهای موتور است. بدون این فرآیند تخصصی که تنها توسط نرم‌افزار Scania SDP3 انجام می‌شود، موتور روشن نخواهد شد یا به درستی عمل نخواهد کرد. این مرحله همچنین شامل همگام‌سازی با سیستم ایموبلایزر خودرو نیز می‌شود.

نکات مهم برای نگهداری از ECU/EMS اسکانیا

برای افزایش طول عمر و جلوگیری از خرابی زودهنگام برد کنترل موتور، رعایت نکات زیر توصیه می‌شود:

• محافظت در برابر آب و رطوبت: اطمینان حاصل کنید که محفظه ECU عایق‌بندی مناسبی دارد و در معرض نفوذ آب یا رطوبت قرار نگیرد.
• بررسی سیستم برق خودرو: نوسانات ولتاژ، شارژ بیش از حد باتری یا اتصالی در سیم‌کشی می‌تواند به ECU آسیب برساند. به طور منظم سلامت باتری و سیستم شارژ را بررسی کنید.
• عدم دستکاری غیرتخصصی: از هرگونه دستکاری در سیم‌کشی یا تلاش برای تعمیر ECU توسط افراد غیرمتخصص جداً خودداری کنید.
• استفاده از قطعات اصلی: در صورت نیاز به تعویض سنسورها یا عملگرهای مرتبط با موتور، حتماً از قطعات اصلی و با کیفیت استفاده کنید.
• سرویس‌های دوره‌ای: مراجعه منظم به نمایندگی‌های مجاز اسکانیا یا مراکز خدماتی معتبر برای سرویس‌های دوره‌ای و به‌روزرسانی‌های نرم‌افزاری می‌تواند از بروز مشکلات پیشگیری کند.
